朗潇科技智慧公厕物系统解决方案
一、 行业背景
近3年来,“厕所革命”这一民生领域的行动,惠及了中国亿万国民。2017年11月,习大大就旅游系统推进“厕所革命”工作取得的成效做出重要指示。他指出,厕所问题不是小事情,是城乡文明建设的重要方面,不但景区、城市要抓,农村也要抓,要把这项工作作为乡村振兴战略的一项具体工作来推进,努力补齐这块影响群众生活品质的短板。朗潇科技智能积极响应,助力打造更干净、更和谐的城乡环境。鉴于此,提出朗潇科技智能智慧公厕物联网解决方案。
二、智慧公厕的需求
公共厕所是城市公共服务基础设施,公厕安全和干净直接影响的城市的舒适度。作为世界大国,厕所革命掀起全国热潮,北上广一线城市相继提出智慧公厕,智慧公厕是厕所革命道路方向。
人们可以通过公厕外墙上的电子显示屏,清晰的了解男、女厕和第三厕位分布情况,红色亮起表示这个公厕目前有人使用。绿灯表示公厕空闲。通过这种直观的方式就可以了解、判断哪个厕位可用。公厕每个蹲位都安装提供一键紧急呼叫按钮,使用者按下呼叫铃,工作人员将赶到厕所提供帮助。公厕门口架设蹲位显示器,界面化的显示厕所实际情况,同时还可以可投放第三方广告商,第三方自动售货机。
三、朗潇科技智慧公厕解决方案
朗潇科技智慧公厕解决方案基于智能通信技术通过朗潇科技的智能网关,数据采集器、连接及控制设备,搭载相应的设备,如显示屏、摄像头、温湿度传感器、气体传感器、气体,PM2.5传感器一键告警等数据传至服务器管理平台,实现对智慧公厕管理,提高人们城市生活的舒适性。
四、智慧公厕系统组成
智慧公厕系统主要由一键呼叫系统、环境监控系统、自动售货系统、平台管理系统、人
流量检测系统、人员使用情况,咨询广告系统、节能系统等组成等组成。各系统相辅相成,打造智慧公厕,完成公厕革命。
五、智慧公厕解决方案

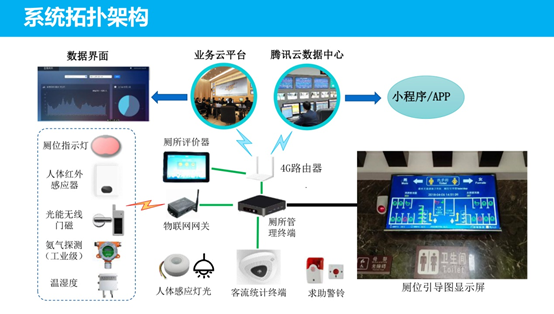

智慧公厕系统主要由四部分构成:感知层、传输层、应用层、终端层。
(1)感知层,包括数据采集设备、温湿度传感器等;
(2)传输层,通过信号传输出去,最终通过网络连接数据等;
(3)应用层主要是智慧公厕管理平台,负责监测、管理及分析感知层获取的整个物联网系统实时数据;

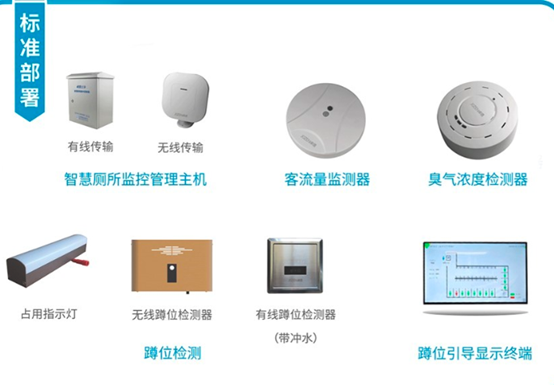

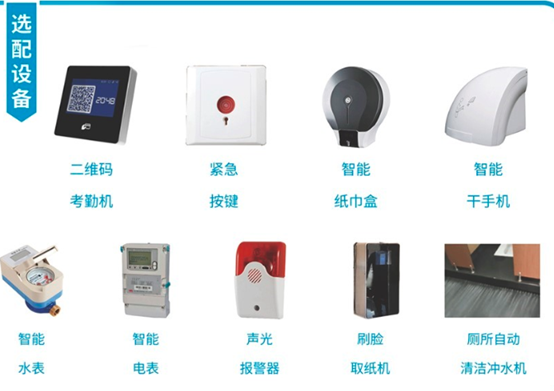

智慧厕所设备总览
六、设备介绍
1、智能通讯采集器
系统采用朗潇科技RTU-100X采集通讯设备。是一种物联网无线有线结合的通信采集器,利用有线无线网络为用户提供了免去现场布线以及长距离数据传输的功能。
该产品采用高性能的工业级32位处理器以及工业级的通信模块,同时可以提供2个串口(RS232/RS485),1个以太网LAN,1个以太网口,并且支持4G访问,组态界面同步,可同时连接串口设备、以太网设备和WIFI设备。完美的解决了智慧公厕+物联网的方案。
功能及特点
l 稳定的全网通技术体验,4G网络
l 接口数据1路WAN口,2个232串口/485串口。
l 多种无线扩展,可选择ZIGBEE、LORA、4G
l 多种智能切换备份,数据断网存储续传。
l 协议丰富,支持透明传输、MODBUSRTU转TCP,MQTT等多种协议
规格名称 |
规格说明 |
备注 |
产品型号 |
RTU-100X |
朗潇科技一代 |
网络制式 |
4G |
根据用户需求可选4G为全网通模块 |
接口 |
天线接口 |
4G天线接口:SMA-K 母头 |
Wi-Fi天线接口:SMA-K 母头 |
||
Zigbee天线接口:SMA-K 母头 |
||
按键 |
支持RESET按键(恢复出厂设置) |
|
以太网接口 |
1 X WAN 10/100Mbps自适应以太网口 |
|
1 X LAN 10/100Mbps自适应以太网口 |
||
COM口 |
2路RS485/2路RS232 |
|
供电电源 |
供电范围 |
9-24V DC(24W) |
工作功耗 |
工作平均电流 |
约320mA@12VDC |
2、厕位门头状态传感器
安装于蹲位门头隔板上;指示有人无人,配套红外感应器、开关锁、人体感应开关使用。
参数:
名称:Led有人无人屏
尺寸:328*100*30mm
供电:5VDC/12VDC(可选)
颜色:红绿双色
界面:支持定制
安装方式:壁挂/内嵌。
3、门锁传感器
男女卫生间与厕位门头状态传感器配套使用,安装在门上。
参数:
名称:开关锁
指示面尺寸:52mm
把手尺寸:长度72mm
螺丝孔距尺寸:47mm
颜色:不锈钢拉丝色
材质:201不锈钢
4、环境综合传感器
采集温度、湿度、PM2.5、NH3、H2S等相关参数
参数:
尺寸:145*100*50mm
工作电压:12VDC
通讯方式:RS485
安装方式:吸顶/壁挂

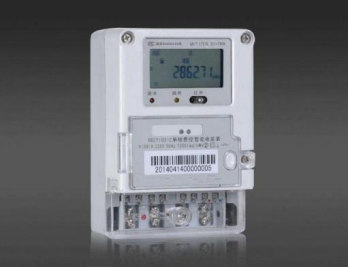

5、智能电表
单相远程无线抄表,电表通过zigbee无线与网关进行组网。支持modbus协议,单相远程无线抄表以:手动抄表,自动抄表,远程拉闸合闸,数据查询,倍率计算,电费结算等)
l 采用低功耗脉冲表具,使用寿命长。
l 可对表具的状态进行实时监控
l 表地址唯一
l 数据采用先进校验方式,保证系统数据可靠
l 施工简单方便
l 配置灵活
l Zigbee组网
l 抗雷击
l 抄表方便
频率 |
50HZ |
显示方式 |
液晶显示 |
最大电流 |
100A |
参比电压 |
220V |
准确度等级 |
1.0级 |
6、智能水表
远传智能水表属于电机一体化高科技产品,采用先进的无线传输技术,通过微电子控制电路,将传统机械水表的计量信息转化成电信号并存储。可以通过无线远程自动抄取计量数据、控制阀门,也可以通过服务器平台进行数据调取。
l 无线与有线结合技术
l 低功耗技术
l 自组网技术
l 频分复用技术
工作电源 |
AC 220V/50HZ |
功率 |
5W |
上行通讯接口 |
ZIGBEE/485/4G |
下行通讯接口 |
TTL |
负载个数 |
300个 |
环境湿度 |
-25℃~+55℃ |
相对湿度 |
5%~95%(不结露) |

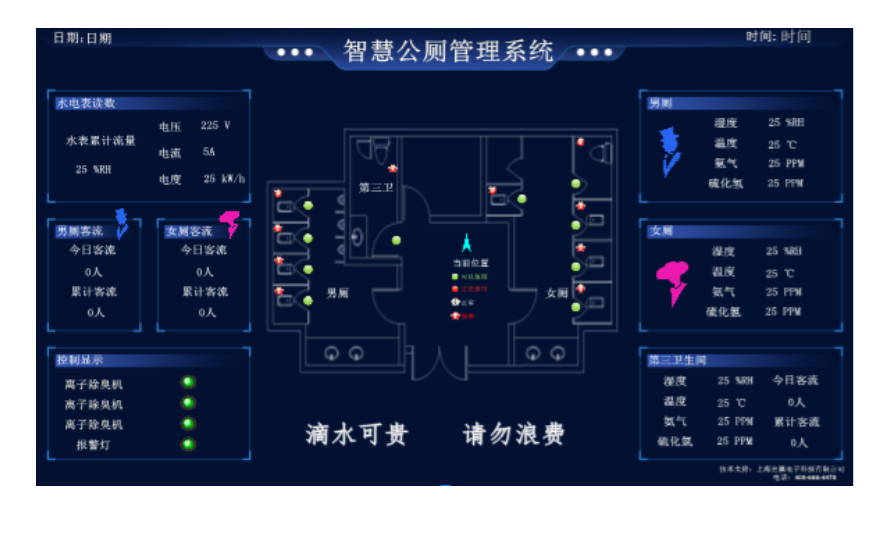

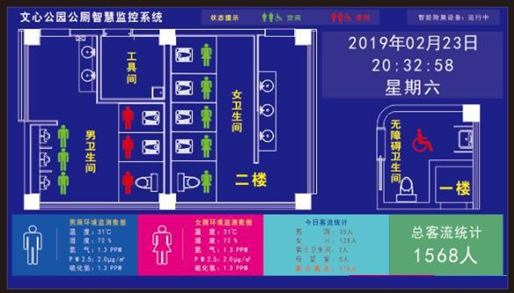

7、系统界面(仅供参考,需提供平面图)
七、智慧公厕系统功能
1、平台管理功能
将数据通过朗潇科技智能采集器,将数据汇集至服务器软件平台,进行分析、处理,反馈给公厕显示屏。
2、一键告警功能
人们在厕所中,如身体发生不适或者意外,可以通过一键告警功能呼出求救信号。
3、自动售纸功能
可以在公厕门口加入自动售纸机,增加运行商收入
4、流量监测功能
人流量通过摄像头检测,上传至服务器。从而合理分配人员进行对公厕服务打扫,减少人员成本;平台将占坑情况及时告知用户,疏导人流量,缓简公厕压力。
5、自动门锁功能
每个蹲位间,加入红外门磁。人体通过红外感应,门磁自动上锁。
6、环境监测功能
环境采集系统,对整个公厕温度,湿度,、等刺激性气体进行实时采集。上传到服务器,然后下派任务给维护人员。无异常情况会每隔一段时间主动上报,并以报表的形式和图标形式呈现给管理员。
7、多网智能切换备份功能
网络异常或者断网,整个无线网络会自动切换到备用网络WIFI或者4G,保证整体网络数据正常有效工作。
8、咨询广告系统
有时公厕一般的人流量较大,利用公厕基础设施,将显示屏可以投放第三方新媒体广告位。一缓解公厕等待时间,二增加运营商收入。
9、节能系统
智能水电表能够采集整个厕所的用电量和用水量。并将数据回传给服务器,从而监视厕所用水量是否过大,判断出是否设备出现故障。
八、售后服务
本着用户至上的原则,凭借雄厚的技术实力,我们承诺给用户提供及时、高效、可靠的售后服务。
质保期
使用我们朗潇科技产品,提供永久免费固件升级服务。
在质保期内,除人为因素外,若发生设备损坏,则我公司会在接到用户通知后4小时内做出响应,24小时内赶赴故障现场予以免费修理或更换受损设备。
质保期满后,我公司提供有偿服务,对用户在有偿服务期间的收费不得高于同期向任何其他公司所收取费用的标准。
技术支持与服务
对于我公司销售的产品,我们保证用户能够得到永久的技术支持和服务。
人员培训
根据用户的需要,我公司可以提供全面的技术培训,指导相关人员快速掌握整套系统的操作、检测和维护等工作。
现场安装指导
根据用户的需要,我公司可以安排专门人员前往现场,指导客户做好安装和调试工作。
远程支持服务
用户可随时与我公司联系,由我们的专门人员通过电话、邮件、在线沟通工具、远程协助工具等提供专业的技术支持,以最快的速度解决用户遇到的问题,提供全天候、无周末、1小时响应服务。
现场支持服务
当通过电话无法及时解决问题时,我们会迅速派遣专门人员,携带所需工具前往现场进行支持,直到问题解决为止,标志响应时间为路途时间。
九、设备清单
根据实际情况
